高氮鋼因其優異的力學性能、耐磨性、耐腐蝕性能而備受關注。由於引入元素氮，它與鋼種的其他元素（Mn、Cr、V、Nb、Ti等）交互作用，而賦予該鋼種許多優異的性能。近年來高氮鋼被應用到增材製造技術領域及粉末冶金領域，用於製備高性能大尺寸複雜結構零件。提供高品質高氮鋼球形粉末是保證增材製造、粉末冶金製備高氮鋼零件性能的重要前提。

等離子旋轉電極霧化製粉技術是工業領域製備高品質金屬粉末的方法，是製備高品質鋼粉的理想技術。旋轉電極在製備高氮鋼粉末的過程中，因顆粒度大小不同，相應的冷卻速率也存在區別，細粒徑粉末製粉過程中比粗粒徑粉末冷速更快，製粉過程中粉末中的氮元素析出更少，存留在粉末中的氮含量更高；粗粒徑粉末的氮含量較低。因此，製備出的粉末存在粗粉氮含量低、細粉氮含量高的問題。

現有技術中未提及等離子旋轉電極霧化製粉過程中的粗細粉末氮元素含量不一致問題，所製得的粉末不能完全滿足各粒度段對成分的要求，這大大增加了粉末的生產成本。

因此，有必要改善上述相關技術方案中存在的一個或者多個問題。

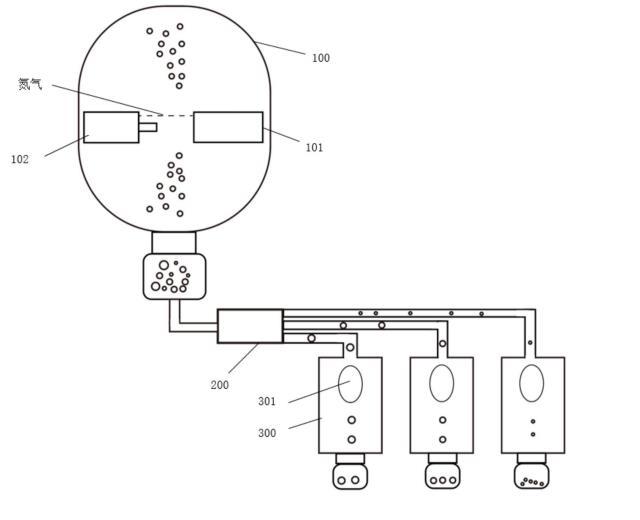

圖1製備高氮鋼粉末裝置的結構示意圖

100、霧化室；101、電極棒料；102、等離子槍；200、粉末分離裝置；300、後處理裝置；301、等離子體熱源。

一種製備高氮鋼粉末的裝置，包括霧化室100、氮氣吹送裝置（圖中未示出）、粉末分離裝置200以及後處理裝置300。

具體地，所述氮氣吹送裝置設置在所述霧化室100內，且利用所述氮氣吹送裝置吹送的氮氣作用於電極棒料101的外沿區域。所述氮氣吹送裝置可以設置在等離子槍102上，也可以設置在霧化室100內壁上，但也不限於此。其中，可選地，所述氮氣吹送裝置的氮氣出口直徑為1～5mm，例如2mm、3mm、4mm等，但也不限於此；吹送所述氮氣的流量為0～40L/min，例如15L/min、20L/min、25L/min、30L/min等，但也不限於此。可選地，在一個實施例中，所述電極棒料101的外沿區域是指距離所述電極棒料101中心1/2半徑處至電極棒料101的邊沿所形成的區域，或者是距離所述電極棒料101中心2/3半徑處至電極棒料101的邊沿所形成的區域。

所述粉末分離裝置200用於將不同粒徑範圍內的粉末進行分離，例如將大於等於53微米的粉末分離出來作為粗粉，例如可以是旋風分離器、篩網等。

所述後處理裝置300內設有等離子體熱源301，且所述後處理裝置300內充有氮氣，經所述粉末分離裝置200分離出來的粗粉進入所述後處理裝置300內。利用所述等離子體熱源301和所述氮氣對所述粗粉進行重熔增氮處理，其中，所述粗粉可以是指粒徑大於50微米的粉末。

本實施例中，利用氮氣對電極棒料101的外沿區域進行作用，使氮氣與電極棒料101外沿的熔池進行反應，熔池吸氮過程降低了熔池外沿待破碎液膜區域的表麵張力，使粉末粒度更小；同時電極棒料101中心區域的液膜移動到電極棒料101外沿時，由於氮氣作用於外沿區域，會繼續對該液膜進行擾動，降低了液膜的表麵張力，進而得到粒徑更小的粉末；由於製得的粉末粒徑更小，粉末冷卻速度較快，氮元素析出更少，存留在細粉中的氮含量更高，從而得到氮含量更高的高氮鋼粉末，最終達到製備細粒徑高氮含量的高氮鋼粉末。

可選地，在一些實施例中，所述等離子體熱源301的功率為0～200kW，例如50kW、100kW、150kW等；所述粗粉進入所述後處理裝置300的速率為0～500g/min，例如100g/min、200g/min、300g/min等。

可選地，在一些實施例中，所述後處理裝置300內的壓力為5×10-3Pa～10MPa；其中，氮氣分壓為0～9MPa，例如可以是2MPa、4MPa、7MPa等。

可選地，在一些實施例中，所述電極棒料101為鋼棒料。例如，Cr18Mn18奧氏體不鏽鋼棒料、S42025（X40CrMoVN16-2）馬氏體不鏽鋼棒料等。所述電極棒料101可以是氮含量較低的棒料，氮含量為0.05%～0.25%。

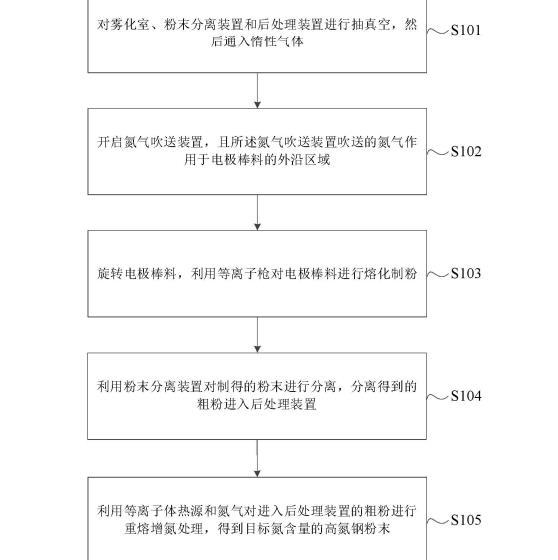

一種製備高氮鋼粉末的方法，利用以上實施例中的製備高氮鋼粉末的裝置進行高氮鋼粉末製備，請參考圖2，所述方法包括以下步驟：

S101，對霧化室100、粉末分離裝置200和後處理裝置300進行抽真空，然後通入惰性氣體；

S102，開啟氮氣吹送裝置，且所述氮氣吹送裝置吹送的氮氣作用於電極棒料101的外沿區域；

S103，旋轉電極棒料101，利用等離子槍101對電極棒料101進行熔化製粉；

S104，利用粉末分離裝置200對製得的粉末進行分離，分離得到的粗粉進入後處理裝置300；

S105，利用等離子體熱源301和氮氣對進入後處理裝置300的粗粉進行重熔增氮處理，得到目標氮含量的高氮鋼粉末。

本實施例中，利用氮氣對電極棒料101的外沿區域進行作用，使氮氣與電極棒料101外沿的熔池進行反應，熔池吸氮過程降低了熔池外沿待破碎液膜區域的表麵張力，使粉末粒度更小；同時電極棒料101中心區域的液膜移動到電極棒料101外沿時，由於氮氣作用於外沿區域，會繼續對該液膜進行擾動，降低了液膜的表麵張力，進而得到粒徑更小的粉末；由於製得的粉末粒徑更小，粉末冷卻速度較快，氮元素析出更少，存留在細粉中的氮含量更高，從而得到氮含量更高的高氮鋼粉末，最終達到製備細粒徑高氮含量的高氮鋼粉末。
