粉色视频网站,粉色视频黄色网站,粉色视频在线下载,粉色视频APP在线观看高清观看

芬蘭Kibron專注粉色视频黄色网站測量技術,快速精準測量動靜態表麵張力

熱線:021-66110810,56056830,66110819,66110690,13564362870 Email: info@vizai.cn

合作客戶/


拜耳公司

同濟大學

同濟大學


聯合大學

寶潔公司

美國保潔

強生=

美國強生

瑞士羅氏

瑞士羅氏

當前位置:首頁 > 新聞中心

​發泡材料配方對表麵張力的影響

來源: 瀏覽 826 次 發布時間:2023-11-15

發泡材料發泡前後體積將發生很大變化,發泡後體積與發泡前體積之比稱為發泡倍率,按發泡倍率不同,IXPE產品可分為5、10、15、20、25、30等不同倍率。生產不同發泡倍率產品,其原料配方不同,主要差別是發泡劑含量有差異,發泡材料的中間過程產品即發泡材料母片,由於配比差異其表麵張力也不同,而且是否經過輻照交聯處理也有很大區別。表1是不同材料配方母片輻照前後的張力變化情況。不同發泡倍率產品電暈處理前的表麵張力狀況有較大差別,而且還與是否壓光有關,實驗測試結果如表2所示。

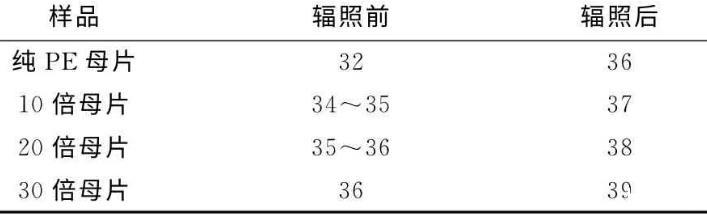

表1不同發泡倍率母片輻照處理前後的表麵張力

表2不同倍率發泡產品電暈處理前表麵張力


由表1可看出,純PE表麵張力最小,隨著發泡劑加入比例增加,改變了材料的結晶性,表麵張力趨於增加。電子束輻照交聯,可以改變材料結構,同樣改變了材料表麵的表麵能,材料表麵張力變大。


由表2可看出,隨著發泡產品倍率提高,材料表麵張力會增加。發泡材料的微觀泡孔結構,改變了表麵特性,增加了液體的潤濕,發泡倍率加大,單位體積內泡孔數增加,表麵泡孔結構更利於浸潤。發泡材料剛完成發泡後,其表麵張力小於發泡前對應的母片,這是因為發泡在高溫下進行,使得表麵進行了結晶融化和重新結晶,改變了前期輻照交聯引起的表麵變化。同一材料,若表麵壓光處理後,表麵張力會略有下降,這是因為壓光改變了材料表麵的泡孔形態,形成了一層平整表皮,不利於液體的浸潤。


網站地圖91粉色视频 粉色视频免费 粉色视频在线免费观看 午夜精品久久久 蜜桃视频无码区在线观看 草莓视频操逼 丝瓜视频在线观看入口 91免费视频APP
